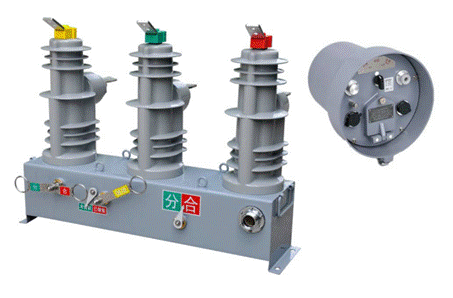

12kV一二次深度融合標準化柱上斷路器
概述
ZW32-12型戶外高壓交流真空斷路器為額定電壓12kV、三相交流50Hz的戶外配電開關設備。該斷路器與開關控制器和戶外電源變壓器組成成套設備，安裝于配電網10kV架空饋線回路。該成套設備具備故障檢測功能、保護控制功能和通信功能。
產品特點
裝有真空滅弧室的戶外交流高壓真空斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險、安全、免維護、體積小、重量輕和使用壽命長等特點。
斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，適應于高溫潮濕地區使用。
操作機構新穎、簡單、動作可靠，體積小、機械壽命可達1萬次。
斷路器的合、分閘可手動或電動操作，可以保證在失去操作電源時仍能進行儲能和分、合閘操作。
在斷路器外殼上有明顯“儲能”、“分”、“合”指示，易于確認開關儲能、合閘、分閘狀態。
具有專用接地引線安裝位置、安裝螺栓及接地標志。
斷路器可配裝一體式隔離開關，增加分?jǐn)嗫梢姅嗫冢瑪嗦菲髋c隔離開關之間有防誤操作的連鎖，提高操作安全性。
與極柱一體固封的電子式電壓傳感器（EVT）/電流傳感器還具有精度高、線性度好、抗干擾能力強、體積小的優勢。
可內置取電裝置，代替?zhèn)鹘y(tǒng)電磁式電壓互感器，使成套設備的運輸及安裝使用更為便捷。
主要技術參數
序號 |
參數名稱 |
單位 |
數值 |
1 |
額定電壓 |
kV |
12 |
2 |
額定電流 |
A |
630 |
3 |
額定頻率 |
Hz |
50 |
4 |
額定短路開斷電流 |
kA
|
20、25 |
5 |
額定短路關合電流 |
50、63 |
6 |
額定峰值耐受電流 |
50、63 |
7 |
額定短時耐受電流 |
20、25 |
8 |
額定短路持續時間 |
s |
4 |
9 |
額定操作順序 |
O-0.3s-CO-180s-CO |
10 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
極對地,極間 |
kV |
34（濕試）/42 |
斷口間 |
48 |
雷電沖擊耐受電壓 |
極對地,極間 |
kV |
75 |
斷口間 |
85 |
11 |
機械壽命 |
次 |
10000 |
12 |
整機局放 |
pC |
≤20(13.2kV) |
13 |
防護等級 |
IP |
68 |
14 |
外形尺寸 |
mm |
954*470*718 |
